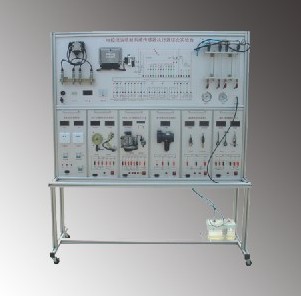

DLQC-E-5 Лабораторный стенд для исполнительного устройства датчика системы впрыска топлива

Состав: Основная конструкция лабораторного стенда состоит из рамки и доски, разделяет на верхняя и низкая часть.
Верхняя часть: Топливая система Motronic3. 8. 2, ECU оригинальный, система зажигания, система впрыска, выключатель зажигания с предупредительным компьютером, OBDⅡ подставка компьютерного диагноза и т.д.. Имеет электросхема системы электрического управления, цифровые тахометр и частометр, прибор топливного длительности импульсов, вакумметр всасывающего коллектора, манометр топлива и т.д..
Низкая часть: состоит из 6 разделов,
1. Системаисточникастабилизированного напряжения
2. Генератор аналоговых сигналов датчика и исполнительного устройства
3. Экспериментальный раздел датчика скорости и положения
4. Экспериментальный раздел датчика газопритока и давления.
5. Экспериментальный раздел датчика температуры
6. Экспериментальный раздел датчика кислорода и детонации

Особенность:
1. Каждый раздел можно отдельно работает.
2. Сигнал заслонки прямо управляет приводной двигатель.
3. Выход генератора сигнала прямо управляет исполнительное устройстово.
4. Прибор топливного длительности импульсов (сигнал в реальном масштабе времени)
5. Точность тахометра и частотомера управляет путемплавающой запятой, почти без отклонения.
6. Датчик детонации показывает одновременно LED
7. Датчик кислорода можно отдельно измерить, переносить аналогию на гипоксической ситуации работы
