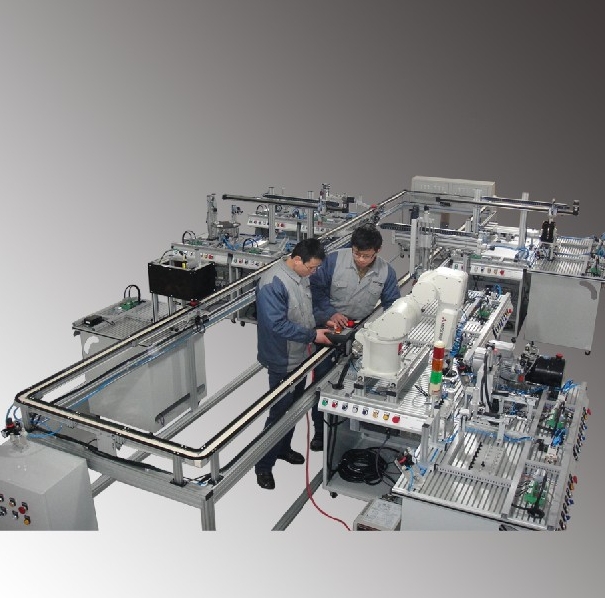

DLFMS-1601A Гибкая производственная линия

Данная система (учебный стенд) состоит из 16 станцией: главный пульт управления, станция подачи, станция контроля,  станция оператора №1, станция обработки, станция считывания изображения, станция вытяжки, станция гидромеханической штамповки, станция робота Мицубиси, станция контроля готового изделия, станция автоматизированного склада, станция оператора №2, станция расфасовки готового изделия, станция перевозки, станция хранения товара, кольцевая линия передачи.

1. Главный пульт управления: в данной станции имеют контроллер ведущей станции, панель общего управления, компьютер для упарвления/наблюдения, PC, общее питание/общий газовый иточник системы; поддерживает функции: управление конфигурации, операция кнопки, наблюдение состояния системы, общее электроснабжение/общее снабжение газа.
2. Станция подачи: данная станция выполняет поставки заготовки блока аналогового цилиндра.
3. Станция контроля: данная станция выполняет контроля материала, цвета, высоты заготовки и толкает заготовки в поддоне в кольцевой линии передачи.
4. Станция оператора №1: данная станция выводит заготовка блока цилиндра из кольцевой линии передачи в станцию обработки, и выводит блок цилиндра после обработки снова в кольцевую линию передачи.
5. Станция обработки: данная станция выполняет обработку аналоговой сверловки детали блока цилиндра.
6. Станция считывания изображения: данная станция контролирует соответственное состояние детали после обработки и различает  сортамент детали (по цвету).
7. Станция вытяжки: данная станция представляет пружина и поршень для сборки цилиндра.
8. Станция гидромеханической штамповки: данная станция выполняет пробивку и поставку головки цилиндра через гидросхема реверсирования.
9. Станция сборки роботом Мицубиси: данная станция проведет сборку блока цилиндра, поршени, пружины и головки цилиндра.
10. Станция контроля готового изделия: данная станция конртолирует материал и цвет блока цилиндра, предоставляет информацию станции автоматизированного склада.
11. Станция автоматизированного склада: данная станция выполняет группировку и хранение готового изделия. штабелевочный робот-манипулятор с тремя степенями свободы  (можно выполняет команды управления как спереди и сзади, слева и справа, вверх и вниз) принимает годное изделие из станции контроля, и перевозит в соответственный склад по сортименту продукции (вывозной результат у станции контроля).
12. Станция оператора №2: данная станция выводит готовое изделие из кольцевой линии передачи в станцию расфасовки.
13. Станция расфасовки готового изделия: данная станция выполняет расфасовку готового изделия по требованию.
14. Станция перевозки: данная станция выполняет перевозку товаров после расфасовки поддоном до станции хранения.
15. Станция хранения товара: данная станция является местом хранения для товаров после расфасовки.
16. Кольцевая линия передачи: отвечает за передачу товаров между соседними станциями. Имеет тип ременный, барабанный, цепной.
