第四届全国技工院校技能大赛山东省选拔赛
第42届世界技能大赛中国选拔赛------无线电调试工学生组指定设备

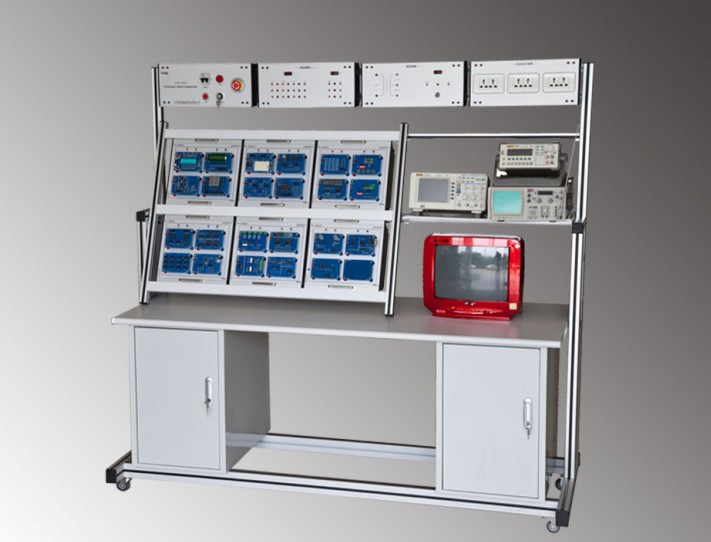

DLDS-WXD12
无线电调试工技能实训考核鉴定系统


      该实训考核鉴定装置为无线电调试工的技能实训考核提供操作平台，提供可靠有效的交直流电源，并以模块化的形式提供了红外一体化接收模块、红外单管发射及接收模块、收音机操作模块、电视机操作模块、对讲机操作模块等。在该装置上完成使用测试仪器调试无线通信、传输设备，广播视听设备和电子仪器、仪表等模块的操作。
      该实训装置中的实验部件均为模块化形式，每一个模块实际上给学生提供的仅仅是一个独立的接口电路，让学生自己通过查资料学习分析，然后进行设计实验。
技术参数
1、输入电压：单相三线制220V±10%　50Hz
2、输出电源：交流：220V
             固定直流电源：5DCV，±12DCV，35V
             可调直流电源：1.25～30DCV
3、装置容量：＜1.5KVA
4、工作环境： 环境温度范围为-5～40℃
5、装置尺寸：1800×708×1780mm（长×宽×高）
