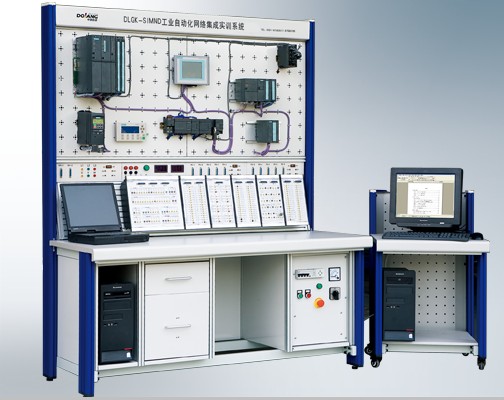

DLGK-SIMND 工业自动化网络集成实训系统
■ 技术参数
●输入电源：三相五线AC380V±10%   50Hz
●漏电保护：I△n≤30mA, t≤0.1S
●380V三相五线输出电源
●24V直流电源输出，0~10V、0~20mA模拟信号源
●事故急停按钮，电源指示，供电指示
●断电误上电保护
●交流电压表、交流电压表测量
●直流电压表、直流电流表测量
●工作环境：温度 -10℃~+40℃ 相对湿度<85%海拔<4000m
●装置容量：<1KVA
■ 完成实验项目
网络及系统化实验项目
●S7-400PLC编程及通讯实训
●S7-300PLC编程及通讯实训
●S7-200PLC编程及通讯
●上位机WINCC组态软件基本编程练习
● PC机读写远程PLC实验
●MPI通讯网络实验
● PROFIBUS通讯网络实验
●工业以太网使用训练
●以太网及OPC协议通讯网络实验
●USS协议通讯网络实验
●PPI通讯网络实验
●自由口串行通讯实验
●网络化远程变频器及电机控制实验
●触摸屏编程及通讯实验（DP、RS232、RS485）

●远程I/O控制实验
●标准传动MM440变频器基本调速实训
●变频器多段速调速实训
●变频器串行通讯调速实训
●变频器开环、矢量闭环及精确定位控制实训
● PLC与变频器及上位机（WINCC）、触摸屏等设备之间通过网络通讯配合控制实验（可包含PROFIBUS、MPI、RS485等网络）
●PLC多种模拟量形式输入实训
●PLC多种模拟量形式输出实训
●PID控制模拟实验
●LED挂箱模拟实验（天塔之光、交通灯、电梯）
●常规低压电气与控制实训
●组态软件与PLC、变频器等设备的通讯应用
●PLC与交流调速装置及上位机（WINCC）、触摸屏等设备之间通过网络通讯配合控制实验（可包含PROFIBUS、MPI、RS485等网络）
●PLC与直流调速装置及上位机（WINCC）、触摸屏等设备之间通过网络通讯配合控制实验（可包含PROFIBUS、MPI、RS485等网络）
●工业现场综合模拟实训
