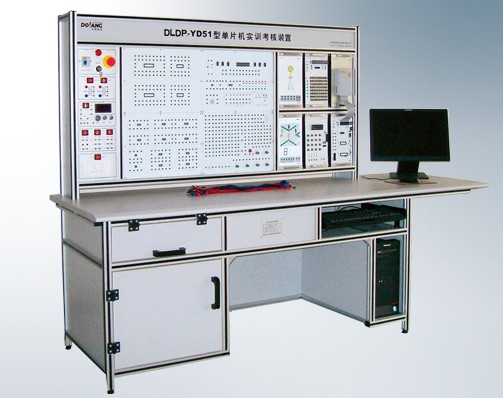

DLDP-YD51 单片机实训考核系统
■设备概述
●DLDP-YD51型单片机实训考核系统是完全满足各大中专院校开设的“单片机原理与应用”、“单片机技术”、“单片机原理及接口技术”等单片机及其应用技术教学大纲的要求，提供了丰富的接口电路，这些单片机接口电路涵盖了MCU的各个应用领域，并能够提供用户领先的应用和设计的方法。配有单片机仿真器，可以实时在线仿真，并提供完善的实验历程，同时本装置数电模电实验电路搭建区，为单片机外围电路的搭建提供了广阔的平台，是大中专院校的单片机教学、课程设计以及科研开发的理想设备。
■人身及设备安全保护措施
●短路保护：电源部分任何两相有接触，即切断电源。
●过载保护
●漏电保护：电源部分有漏电现象，电流超过一定值，即切断电源。
●连接线及插座：全封闭结构，使用安全、可靠、防触电。
●接地保护
●急停保护：当设备出现紧急或意外事故时，按下此开关，迅速切断电源。
■系统特点
●设备均采用直接外露的安装形式，设备可以更加直观的展现在学生面前，缩短了学生从教室到工业现场的过渡和适应时间。
●提供单片机仿真器，使用功能强大的Keil uVision2集成调试软件，具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能，可以使用汇编和C语言进行编程。
●提供数电模电搭建实训平台，单片机的外围电路学生可以在该平台上任意搭建，为院校的单片机课程设计以及科研开发提供了广阔的平台。
●设备采用模块化结构，可根据实验项目进行组合，以后如果需要增加实验，只需
添加部件即可，永不淘汰。
● 提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速的掌握这些接口的应用方法。
■技术参数
●交流电源：单相AC220V±10% 50Hz
●温度：-10℃～40℃；环境湿度： ≤90%（25℃）
●外形尺寸：2150mm×700mm×1730mm（长×宽×高）
●整机容量：≤1KVA
■实训项目
●软件实验
○存储器块清零
○二进制到BCD码转换
○二进制到ASCII码转换
○ 程序跳转表
○内存块移动
○数据排序
● 硬件基础实验
○P1口输入、输出实验
○继电器控制实验
○用74LS245读入数据
○用74LS273输出数据
○串行数转换并行数
○并行数转换串行数
○PWM转换电压实验
○音频控制实验
○8255输入、输出实验
○8155输入、输出实验
○阵列式键盘实验
○计数器实验
○定时器实验
○ 8253定时器实验
○外部中断实验
○串行口通讯实验
○ADC0809模数转换实验
○DAC0832数模转换实验
○EEPROM外部程序存储器实验
○SRAM外部数据存储器扩展实验
○93C46串行EEPROM数据读写
○电子时钟实验
○电子琴模拟实验
○计算器实验
■模块配置
●实训操作台
●实训屏
●电源箱：含有4路交流220V、3路直流5V、3路直流±5V、3路直流±12V、1路交流双9V、1路交流双15V电压输出
●51单片机模块
●LED显示及键盘单元
●定制功能模块
●单片机仿真模块
●天塔之光模拟挂箱
●交通灯模拟挂箱
●数电模电实验板：用于基本数字电路与模拟电路的搭建
● 软件
